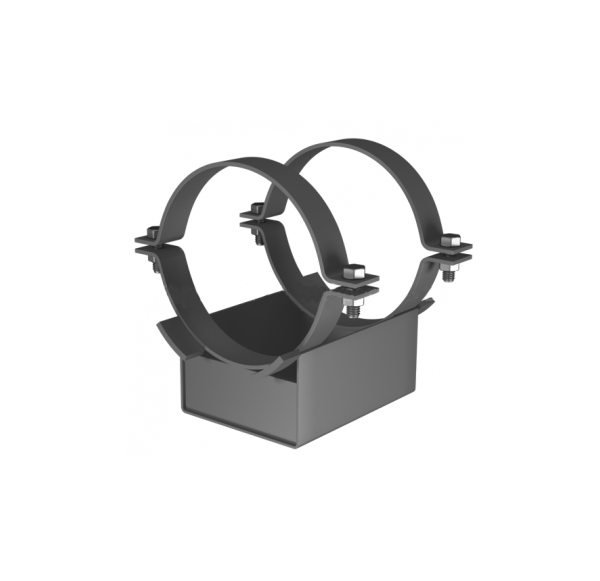

Опора ТС-624.000.004 серия 5.903-13 вып 8-95

Назначение — крепление изолированных трубопроводов тепловых сетей. Скользящие хомутовые опоры 313.ТС-007.011 устанавливаются при надземной прокладке и в канале.
Характеристики
Диаметр трубопровода 80
Диаметр изоляции Ду/Дх 180
Наибольшая вертикальная нагрузка, кгс 2200
Теоретическая масса 7,3 кг.
Длина опорной поверхности L, мм 340
Ширина опорной поверхности B, мм 180
Высота опоры до основания трубопровода H, мм 100
Высота опоры H, мм 148
